产品描述

  平台架构分为数据采集与环境控制层、以太网传输层、数据计算处理层和应用层四个层次,如下图所示。

1

  数据采集与控制层包括科学实验室数据的采集与环境控制。数据采集包括实验室环境、设备和科学实验仪器的据。实验室的温度、湿度、以及其他参数通过传感器感知并转换成符合工业标准的数据,和科学实验仪器的测量数据一起,通过现场总线由数据前端设备采集,并通过以太网后上传到数据中心,同时,数据前端还通过应用层下达的参数对实验室的控制对象进行调控。

  以太网传输层为数据采集、环境控制、数据处理与存储以及实验室业务应用提供数据和指令交互。通过交换机或者路由器,各种数据和指令打包后通过TCP/IP网络协议传输到Internet/Intranet公网、局域网及联网的各个节点或者前端设备。数据协议为标准的MODBUS RTU协议、任何支持该协议的通用硬件和软件均可访问该网络的数据。

  数据计算处理层是数据加工和存储中心。eiLab平台的所有数据以及处理功能服务均由本层提供支持。

  科学实验应用层是为用户提供一个人性化的操作界面。用户可以通过本地计算机、远程计算机、智能手机等移动终端,在任何有网络连接的地方登录平台,对实验室进行操作控制。不同的用户授予不同的权限,可以浏览、查看实验室的监测数据和科学实验数据,可以对控制对象进行远程设置。

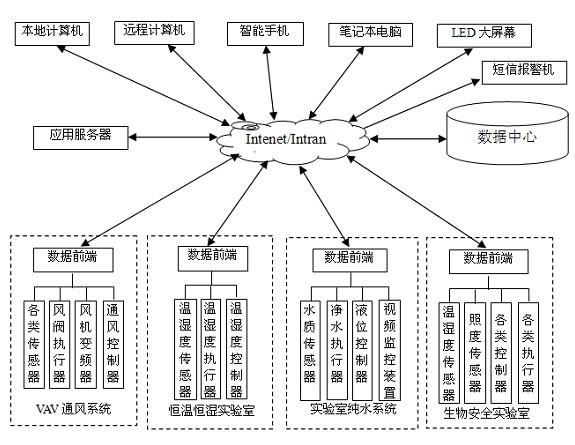

  eiLab平台拓扑结构如下图所示。

1
